Variable Optical Attenuator (VOA)- အဓိပ္ပါယ်ဖွင့်ဆိုချက်၊ လုပ်ငန်းအခြေခံမူများနှင့် အသုံးချမှုနယ်ပယ်ခွဲခြမ်းစိတ်ဖြာခြင်း

optical ဆက်သွယ်မှုနယ်ပယ်တွင်၊ Variable Optical Attenuator (VOA) သည် မရှိမဖြစ်အခန်းကဏ္ဍမှ ပါဝင်ပါသည်။ အလင်းအား ထိန်းညှိခြင်းအတွက် အဓိက အစိတ်အပိုင်းတစ်ခုအနေဖြင့် VOA သည် အလင်းလှိုင်းများ တည်ငြိမ်သော ထုတ်လွှင့်မှုကို အာမခံရုံသာမက စနစ်တစ်ခုလုံး၏ စွမ်းဆောင်ရည်ကို မြှင့်တင်ပေးပါသည်။

I. Variable Optical Attenuator ၏အဓိပ္ပါယ်

ပြောင်းလဲနိုင်သော optical attenuator သည် ထိန်းချုပ်နိုင်သော optical ပါဝါကို လျော့ချနိုင်စေရန် ဒီဇိုင်းထုတ်ထားသော passive optical device တစ်ခုဖြစ်သည်။ မတူကွဲပြားသော အပလီကေးရှင်းအခြေအနေများအတွက် လိုအပ်ချက်များကို ပြည့်မီရန် အလင်းလှိုင်းများ၏ စွမ်းအင်ကို တိကျစွာ ချိန်ညှိပေးသည်။ VOA များကို အဓိကအားဖြင့် အမျိုးအစား နှစ်မျိုးခွဲထားသည်- Mechanical Variable Optical Attenuators (MVOAs) နှင့် Electrical Variable Optical Attenuators (EVOAs)။ MVOA များသည် manual ချိန်ညှိခြင်းဖြင့် optical power attenuation ကို သိရှိကြပြီး EVOA သည် လျှပ်စစ်အချက်ပြမှုများကို မောင်းနှင်ခြင်း၊ သာလွန်သော ချိန်ညှိတိကျမှုနှင့် လိုက်လျောညီထွေမှုတို့ကို ဂုဏ်ယူစွာဖြင့် မောင်းနှင်ခြင်းဖြင့် အလင်းလျှော့မှုအဆင့်များကို ပြောင်းလဲစေသည်။

II Variable Optical Attenuators များ၏ လုပ်ဆောင်မှုအခြေခံမူများ

VOA များသည် အဓိကအားဖြင့် စက်ပိုင်းဆိုင်ရာ၊ magneto-optic၊ liquid crystal၊ MEMS (Micro-Electro-Mechanical System)၊ thermo-optic နှင့် acousto-optic အမျိုးအစားများအပါအဝင် ကျယ်ပြန့်သော လုပ်ဆောင်မှုယန္တရားများကို လက်ခံပါသည်။

1. စက်ပိုင်းဆိုင်ရာ အမျိုးအစား- အလင်းလမ်းကြောင်းရှိ အလင်းအားကို စာရွက်များ သို့မဟုတ် cones များကဲ့သို့သော အလင်းပိတ်ဆို့သည့်အစိတ်အပိုင်းများကို ရွှေ့ခြင်းဖြင့် ချိန်ညှိသည်။ ဤဒီဇိုင်းတွင် ရိုးရှင်းသောဖွဲ့စည်းပုံပါရှိသော်လည်း ချိန်ညှိတိကျမှု နှင့် ပြောင်းလွယ်ပြင်လွယ် နည်းပါးသည်။

2. Magneto-optic အမျိုးအစား- magneto-optic rotation effect ဟုခေါ်သော သံလိုက်စက်ကွင်းအောက်ရှိ အရာများ၏ optical ဂုဏ်သတ္တိများ အပြောင်းအလဲများကို အသုံးချခြင်းဖြင့် အလင်းစွမ်းအင်ကို လျော့နည်းစေပါသည်။ ဤအမျိုးအစားသည် မြင့်မားသောတိကျမှုနှင့် တည်ငြိမ်မှုကို ပေးစွမ်းနိုင်သော်လည်း ကုန်ကျစရိတ်ပိုများသည်။

3. အရည်ပုံဆောင်ခဲအမျိုးအစား- အရည်ပုံဆောင်ခဲများ၏ ရောင်ပြန်ဟပ်မှုအညွှန်းကိန်း anisotropy မှထွက်ပေါ်လာသော birefringence အကျိုးသက်ရောက်မှုအပေါ် အခြေခံ၍ ပြင်ပလျှပ်စစ်စက်ကွင်းကို ပြန်လည်ယူဆောင်လာသော အရည်ပုံဆောင်ခဲမော်လီကျူးများသို့ သက်ရောက်သည်၊ ထို့ကြောင့် အလင်းထုတ်လွှင့်မှုကို ချိန်ညှိပေးသည်။ Liquid crystal VOA များတွင် လျင်မြန်သော တုံ့ပြန်မှုအမြန်နှုန်းနှင့် ကျယ်ပြောသော နှိမ့်ချမှုအကွာအဝေးတို့ ပါဝင်သည်။

4. MEMS အမျိုးအစား- မိုက်ခရို-အီလက်ထရွန်းနစ်-စက်မှုနည်းပညာဖြင့် ဖန်တီးထားသော မိုက်ခရိုကြည့်မှန်များကို အလင်းအား ချိန်ညှိရန်အတွက် လျှပ်စစ်စတိတ်တွန်းအားဖြင့် စောင်းထားသည်။ MEMS VOA များသည် သေးငယ်သောအရွယ်အစား၊ ပေါ့ပါးပြီး မြင့်မားသောပေါင်းစပ်မှုအဆင့်ဖြင့် လက္ခဏာရပ်များဖြစ်သည်။

5. Thermo-optic အမျိုးအစား- အပူချိန်အကွက်များအောက်ရှိ ရုပ်အလင်းဆိုင်ရာ ဂုဏ်သတ္တိများ (ဥပမာ၊ အလင်းယပ်အညွှန်းကိန်း) တွင် နှိမ့်ချမှုအဆင့်များကို အပြောင်းအလဲများမှတစ်ဆင့် ပြုပြင်သည်။ Thermo-optic VOA များသည် ရိုးရှင်းသောဖွဲ့စည်းပုံနှင့် ကုန်ကျစရိတ်သက်သာသော်လည်း တုံ့ပြန်မှုအမြန်နှုန်းနှေးကွေးမှုကို ခံစားနေကြရသည်။

6. Acousto-optic အမျိုးအစား- Ultrasonic waves များသည် acousto-optic crystals များအတွင်း အချိန်အပိုင်းအခြားအလိုက် strain ကို ထုတ်ပေးပြီး အလင်းတန်းများကို modulate လုပ်ရန်အတွက် အလင်းတန်းများကို အချိန်အခါအလိုက် အတက်အကျ ဖြစ်စေသည်။ Acousto-optic VOA များသည် လျင်မြန်သော tuning speed နှင့် အလွန်ကောင်းမွန်သော တည်ငြိမ်မှုကိုပေးပါသည်။

III Variable Optical Attenuators ၏ လျှောက်လွှာ နယ်ပယ်

VOA များကို optical communication၊ fiber-optic sensing၊ optical instruments နှင့် အခြားနယ်ပယ်များတွင် ကျယ်ကျယ်ပြန့်ပြန့် ဖြန့်ကျက်ထားသည်။

1. Optical Communications- တစ်သမတ်တည်းရှိနေသော အချက်ပြအရည်အသွေးကို ထိန်းသိမ်းရန် မတူညီသော ချန်နယ်များတစ်လျှောက် အလင်းလှိုင်းများ၏ ပြင်းထန်မှုကို ချိန်ညှိပါ။ ကွဲပြားသော ထုတ်လွှင့်မှုအကွာအဝေးများနှင့် လက်ခံသူ၏ သတ်မှတ်ချက်များနှင့်အညီ လိုက်လျောညီထွေဖြစ်အောင် အလင်းပြလှိုင်းပါဝါကို ချိန်ညှိပါ။

2. Fiber-optic အာရုံခံခြင်း- စနစ်စွမ်းဆောင်ရည်နှင့် ယုံကြည်စိတ်ချရမှုကို စမ်းသပ်ရန်နှင့် စစ်ဆေးရန် ကွဲပြားသော ပတ်ဝန်းကျင်အခြေအနေများအောက်တွင် အလင်းပြလှိုင်းဆိုင်ရာ ပြင်းထန်မှုကို တုပပါ။

3. Optical Instruments: လေဆာကိရိယာများ၊ ဖိုတွန်ကောင်တာများ၊ spectrometers၊ optical microscopes နှင့် အခြားသော ကိရိယာများကို တိကျသောတိုင်းတာမှုရလဒ်များအတွက် optical signal intensity နှင့် flux ကို ထိန်းချုပ်ရန် အသုံးချပါသည်။

ပစ္စည်းများ	ကန့်သတ်ချက်များ	ယူနစ်
လည်ပတ်နေသော Wavelength Range	O တီးဝိုင်း / C တီးဝိုင်း / L တီးဝိုင်း / တီးဝိုင်းအပြည့် / အခြားအခြား	ကမ္မဿကာ
Attenuation အမျိုးအစား	တောက်ပသော သို့မဟုတ် အမှောင်	-
လျှော့ချခြင်း အတိုင်းအတာ	≥15/20/30/40	dB
ထည့်သွင်းမှုဆုံးရှုံးမှု	≤0.7	dB
လျှော့ချမှု ပြတ်သားမှု	အဆက်မပြတ်	dB
အရှုံးကို ပြန်ပေးပါ။	≥45	dB
ဖိုက်ဘာအမျိုးအစား	SMF-28e	-
တုံ့ပြန်ချိန် (10-90% optical power)	≤5	ဒေါ်
မောင်းနှင်မှု ဗို့အား	၅/၆.၅	V
မောင်းနှင်အား	≤5	mW
Polarization မှီခိုဆုံးရှုံးမှု	≤0.2@ 10dB , ≤0.5 @<20dB att	dB
လှိုင်းအလျားပေါ်မူတည်၍ ဆုံးရှုံးမှု	≤0.6@ 10dB , ≤1.0 @<20dB 20nm အတိုင်းအတာထက်	dB
အမြင့်ဆုံး Optical Power	≤500	mW
လည်ပတ်အပူချိန်	-0~+70	°C
သိုလှောင်မှုအပူချိန်	-၄၀~+၈၅	°C
ချိတ်ဆက်ကိရိယာ အမျိုးအစား	စိတ်ကြိုက်လုပ်ပါ။	-
အထုပ်အရွယ်အစား	Φ5.5xL19	မီလီမီတာ

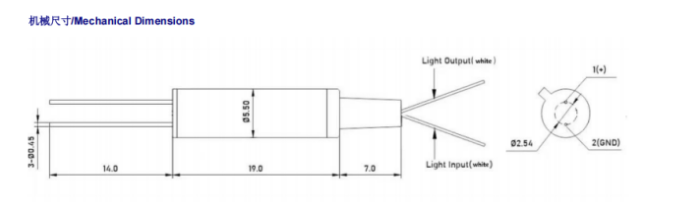

EVOA

ကန့်သတ်ချက်	1310	1550	၁၃၁၀/၁၅၅၀	၈၅၀/၁၃၁၀
အမျိုးအစား(nm)	1310	1550	၁၃၁၀/၁၅၅၀	၈၅၀/၁၃၁၀
လှိုင်းအလျား (nm)	1310±50	1550±50	1260~1650	850/1310±40
လျှော့ချရေးအပိုင်း (dB)	0.8~60	0.8~60	0.8~60	0.8~60
မူရင်းဆုံးရှုံးမှု (dB)	≤0.8	≤0.8	≤0.8	≤0.8
ဆုံးရှုံးမှု (dB)	≥50	≥50	≥50	≥30
ဖိုက်ဘာအမျိုးအစား	SMF-28e	SMF-28e	SMF-28e	50/125 သို့မဟုတ် 62.5/125MM
PDL(dB)	≤0.15	≤0.15	≤0.15	-
အတိုင်းအတာ (မီလီမီတာ)	၂၆×၁၈×၈	၂၆×၁၈×၈	၂၆×၁၈×၈	၂၆×၁၈×၈
လည်ပတ်အပူချိန် (℃)	0~+70	0~+70	0~+70	0~+70
သိုလှောင်မှုအပူချိန် (℃)	-၄၀~+၈၅	-၄၀~+၈၅	-၄၀~+၈၅	-၄၀~+၈၅

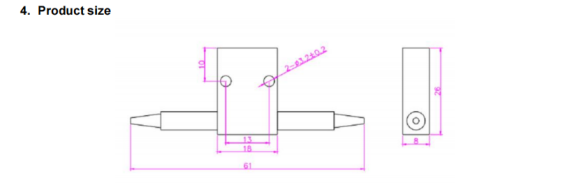

MVOA
