fiber optic splitter သည် optical splitter ဟုလည်းလူသိများသော၊ သည် FTTH (Fiber to the Home) စနစ်များတွင်အသုံးပြုသည့် passive optical device တစ်ခုဖြစ်ပြီး တစ်ခုတည်းသော optical fiber အချက်ပြမှုများကို နှစ်ခု သို့မဟုတ် ထို့ထက်ပိုသော output optical signals များအဖြစ် ကြိုတင်သတ်မှတ်ထားသောအချိုးအတိုင်းခွဲခြမ်းနိုင်သည်။ ဥပမာအားဖြင့်၊ 1x4 optical splitter သည် တိကျသောအချိုးအရ ဖိုက်ဘာတစ်ခုမှ ဖိုင်ဘာလေးခုမှ optical signal ကို ဖြန့်ဝေသည်။ မတူညီသောလှိုင်းအလျားများကို သက်ဆိုင်ရာလှိုင်းအလျားလိုင်းများအဖြစ် ပိုင်းခြားပေးသည့် WDM စနစ်ရှိ လှိုင်းအလျားပိုင်းခြားသည့် multiplexer (WDM) နှင့် မတူဘဲ၊ optical splitter သည် လှိုင်းအလျားမျိုးစုံကို ချန်နယ်များစွာတွင် ထုတ်လွှင့်ရန်အတွက် လှိုင်းအလျားတစ်ခုလုံးကို ဖြန့်ဝေပေးပါသည်။

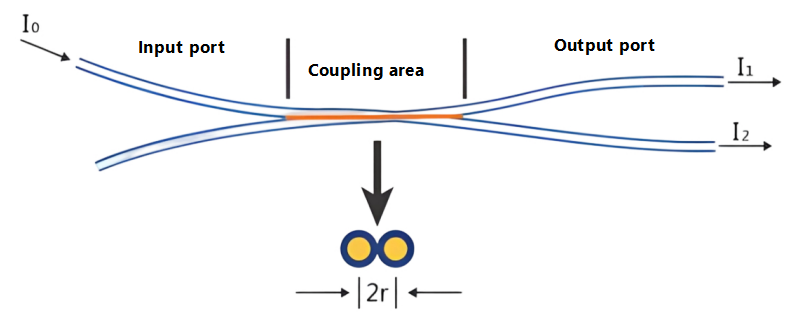

single-mode fiber တွင် optical အချက်ပြမှုများကို ထုတ်လွှင့်သောအခါ၊ အလင်း၏စွမ်းအင်သည် ဖိုက်ဘာအူတိုင်တွင် လုံးလုံးမစုစည်းနိုင်ပါ။ သေးငယ်သောပမာဏသည် အူတိုင်အနီးရှိ အလွှာများမှတဆင့် ပြန့်ပွားသည်။ တစ်နည်းဆိုရသော် အမျှင်နှစ်ခု၏ cores များသည် အလုံအလောက်နီးကပ်နေပါက၊ ဖိုက်ဘာတစ်ခုတွင်ပျံ့နှံ့နေသောအလင်း၏မုဒ်အကွက်သည် အခြားတစ်ခုသို့ဝင်ရောက်နိုင်ပြီး အမျှင်နှစ်ခုစလုံးတွင် optical signal ကိုပြန်လည်မြှင့်တင်နိုင်မည်ဖြစ်သည်။ အသစ်ခွဲဝေခြင်း။
Optical splitters များကို ၎င်းတို့၏လည်ပတ်မှုမူအရ နှစ်မျိုးခွဲနိုင်သည်- planar waveguide (PLC) optical splitters နှင့် fused biconical tapered (FBT) optical splitters; ၎င်းတို့၏ port configuration အရ၊ ၎င်းတို့ကို X-type (2x2) couplers၊ Y-type (1x2) couplers, star (NxN, N>2) couplers, tree (1xN, N>2) couplers, etc.; ၎င်းတို့၏ ခွဲခြမ်းမှုအချိုးအရ ၎င်းတို့ကို ယူနီဖောင်းမဟုတ်သော ပိုင်းခြားခြင်းနှင့် ယူနီဖောင်းခွဲခြင်းအဖြစ် ခွဲခြားနိုင်သည်။ အခြားအမျိုးအစားခွဲခြားနည်းမှာ single-mode (1310nm) နှင့် multi-mode (850nm) ကို အခြေခံထားသည်။

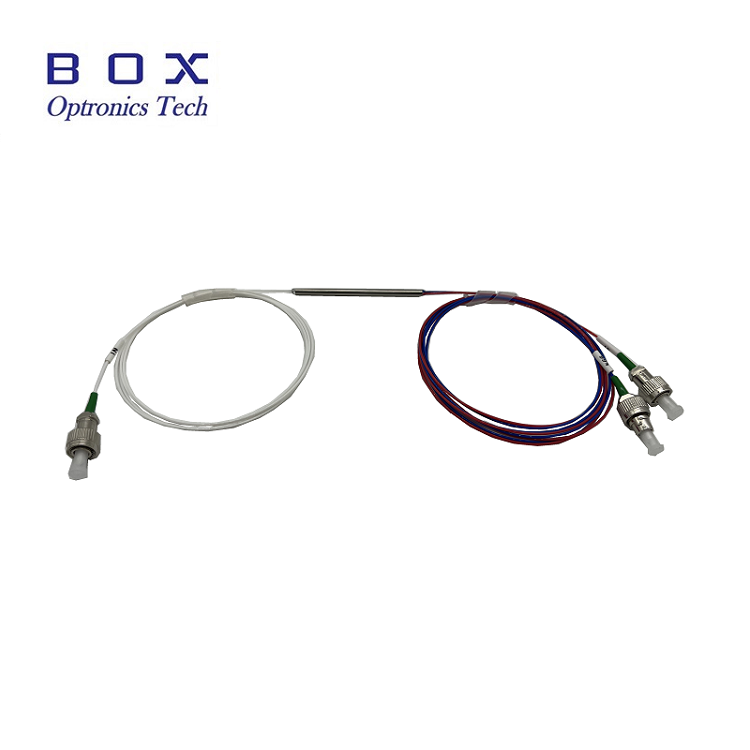

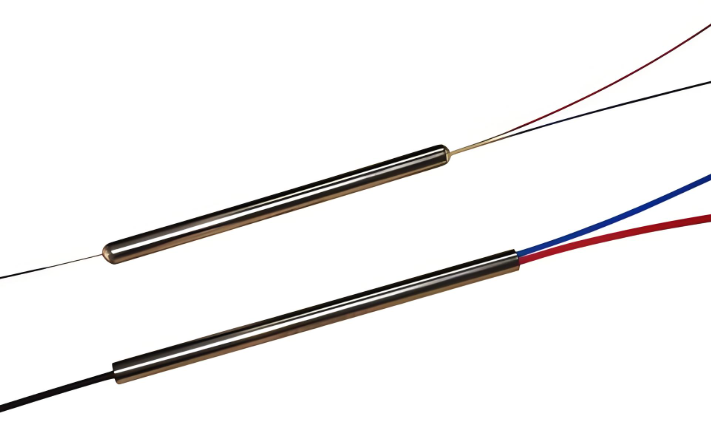

FBT optical splitter... circuit ကို ရိုးရာ tapered coupler လုပ်ငန်းစဉ်ကို အသုံးပြု၍ ထုတ်လုပ်ပါသည်။ နှစ်ခု သို့မဟုတ် ထို့ထက်ပိုသော optical fiber များကို ၎င်းတို့၏ အပေါ်ယံမှ ဖယ်ရှားခြင်းဖြင့် နှစ်ဖက်လုံးကို ဆန့်ထုတ်နေစဉ် သွယ်ဆက်ထားသော စက်ပေါ်တွင် မြင့်မားသော အပူချိန်ဖြင့် အရည်ပျော်သွားသည်။ ခွဲခြမ်းအချိုးကို အချိန်နှင့်တပြေးညီ စောင့်ကြည့်သည်။ လိုချင်သော ခွဲခြမ်းအချိုးကို ပြီးသည်နှင့်၊ အရည်ပျော်ခြင်းနှင့် ဆန့်ခြင်းလုပ်ငန်းစဉ် ပြီးဆုံးသည်။ အဆုံးတစ်ခုသည် ဖိုင်ဘာတစ်ခုအား ထည့်သွင်းမှုအဖြစ် (ကျန်သောအရာများကို ဖြတ်တောက်ထားသည်) ကို ထိန်းသိမ်းထားပြီး ကျန်တစ်ဖက်သည် ဘက်စုံအထွက်ဂိတ်တစ်ခုအဖြစ် လုပ်ဆောင်သည်။ ဖိုက်ဘာလှည့်ပတ်၏ထောင့်နှင့် ဆွဲဆန့်သည့်အလျားကို ထိန်းချုပ်ခြင်းဖြင့် မတူညီသော ပိုင်းခြားမှုအချိုးကို ရရှိနိုင်သည်။ နောက်ဆုံးတွင်၊ ပါးလွှာသောအပိုင်းကို ကလင်းကျောက်အလွှာပေါ်တွင် ကော်ဖြင့် ကုသပြီး သံမဏိပြွန်ထဲသို့ ထည့်သွင်းပါ။

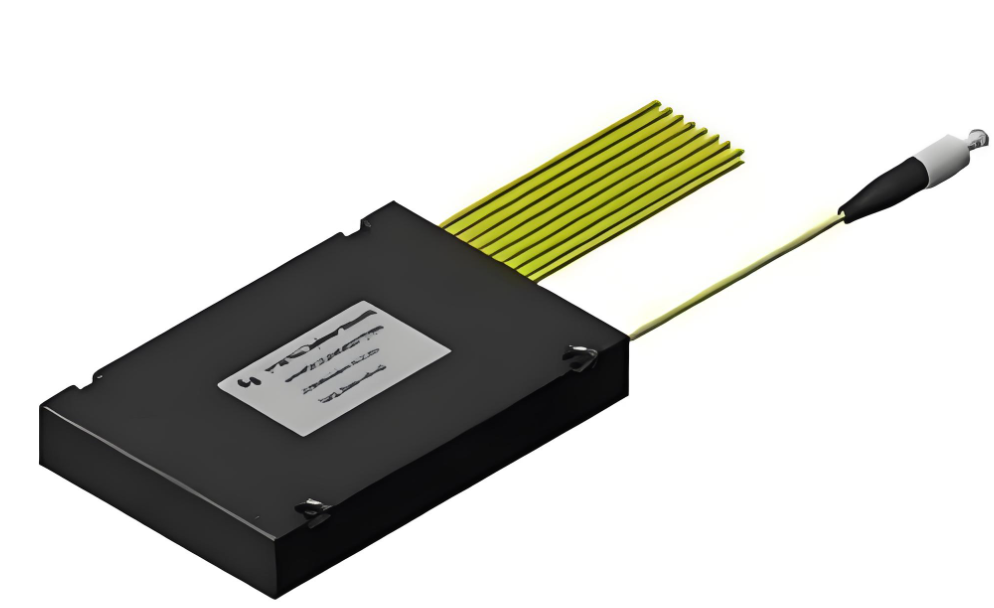

PLC Plane Wave PLC (Planar Lightwave Circuit) optical splitters များသည် quartz substrates များကို အခြေခံ၍ ပေါင်းစပ်ထားသော waveguide optical power distribution devices များဖြစ်ပြီး semiconductor လုပ်ငန်းစဉ်များ (photolithography၊ etching, development, etc.) ကို အသုံးပြုထားသည်။ PLC splitters များသည် optical fiber တစ်ခုမှ optical signals များကို optical fiber မျိုးစုံသို့ ခွဲခြမ်းပြီး တူညီသော optical စွမ်းအင်ကို ဖြန့်ဖြူးပေးပါသည်။ optical waveguide array သည် chip ၏အပေါ်ဘက်မျက်နှာပြင်ပေါ်တွင် တည်ရှိပြီး chip ပေါ်သို့ splitting function ကိုပေါင်းစပ်ထားသည်။ ထို့နောက်၊ multi-channel fiber array များကို chip ၏အစွန်းနှစ်ဖက်စလုံးတွင် input နှင့် output အဆုံးများနှင့်တွဲလျက် encapsulated ။
FBT VS PLC FBT tapered splitters ၏ အဓိကအားသာချက်များမှာ ရိုးရှင်းသော ကုန်ကြမ်းအသုံးပြုမှု၊ ကုန်ကျစရိတ်သက်သာပြီး လိုအပ်ချက်နည်းပါးသော စက်ကိရိယာများနှင့် လုပ်ငန်းစဉ်လိုအပ်ချက်များဖြစ်သည်။ ခွဲခြမ်းမှုအချိုးကို လိုအပ်သလို အချိန်နှင့်တပြေးညီ စောင့်ကြည့်နိုင်ပြီး မညီမျှသောခွဲခြမ်းများကို ဖန်တီးနိုင်စေပါသည်။ အားနည်းချက်များမှာ- လက်ရှိတွင် ရင့်ကျက်သော အသွယ်သွယ်နည်းပညာသည် 1x4 အထိ ခွဲခြမ်းများကိုသာ ထုတ်လုပ်နိုင်သည်။ 1x4 ထက်ကြီးသော စက်ပစ္စည်းများအတွက်၊ 1x2 ယူနစ်များစွာကို အတူတကွချိတ်ဆက်ထားပြီး ခွဲခြမ်းအိမ်တွင် ထုပ်ပိုးထားသည်။ FBT splitters များသည် 850nm၊ 1310nm နှင့် 1550nm လှိုင်းအလျားသုံးခုကိုသာ ပံ့ပိုးပေးသောကြောင့် ၎င်းတို့ကို အခြားသောလှိုင်းအလျားများနှင့် လိုက်ဖက်မှုမရှိစေပါ။
PLC splitters များ၏ ထုတ်ကုန်ဝိသေသများမှာ- ဆုံးရှုံးမှုသည် အလင်းလှိုင်းအလျားအတွက် အာရုံမခံနိုင်ပါ၊ မတူညီသော လှိုင်းအလျား (1260~1650nm) ၏ ထုတ်လွှင့်မှုလိုအပ်ချက်များနှင့် ကိုက်ညီပါသည်။ ယူနီဖောင်း ပိုင်းခြားခြင်း၊ အချက်ပြမှုများကို သုံးစွဲသူများအား ညီတူညီမျှ ဖြန့်ဝေခြင်း၊ ကျစ်လစ်သိပ်သည်းသောဖွဲ့စည်းပုံနှင့်သေးငယ်တဲ့အရွယ်အစား; တစ်ခုတည်းယူနစ်... စက်ပစ္စည်းတွင် ခွဲခြမ်းချန်နယ် အရေအတွက် မြင့်မားပြီး 64 ကျော်အထိ ရောက်ရှိသည်- ချန်နယ်တစ်ခုလျှင် ကုန်ကျစရိတ်ပိုများပြီး ချန်နယ်များ ပိုများလေ၊ ကုန်ကျစရိတ် အားသာချက်မှာ ပိုမိုသိသာထင်ရှားလေဖြစ်သည်။ အားနည်းချက်မှာ အထူးသဖြင့် low-channel splitters များတွင် fused biconical tapered splitters များနှင့် နှိုင်းယှဉ်ပါက ၎င်း၏ကုန်ကျစရိတ်ပိုမိုမြင့်မားပါသည်။
PLC optical splitter တွင် အပိုင်းသုံးပိုင်းပါဝင်သည်- optical splitter chip နှင့် fiber optic arrays နှစ်ခုလုံးတွင် ပေါင်းစပ်ထားသည်။ ဤအစိတ်အပိုင်းသုံးခုကို အတိအကျ ချိန်ညှိရပါမည်။ ၎င်းတို့၏ ဒီဇိုင်းနှင့် တပ်ဆင်မှုသည် PLC splitter ၏ တည်ငြိမ်မှုအတွက် အရေးပါသော အခန်းကဏ္ဍမှ ပါဝင်ပါသည်။ Chip သည် quartz substrate တစ်ခုပေါ်တွင် splitter waveguide ကိုကြီးထွားစေရန် semiconductor နည်းပညာကိုအသုံးပြုသည်။ ချစ်ပ်တွင် input တစ်ခုနှင့် N output waveguides ရှိသည်။ ထို့နောက်၊ အဝင်နှင့်အထွက် fiber optic array များကို chip ၏အစွန်းနှစ်ဖက်စလုံးတွင် ပေါင်းစပ်ထားပြီး input နှင့် N output တစ်ခုတည်းဖြင့် optical splitter ကိုဖွဲ့စည်းရန်အတွက် casing ကိုတပ်ဆင်ထားသည်။
PLC Splitter ချစ်ပ်များကို 1xN နှင့် 2xN အဖြစ် ဒီဇိုင်းထုတ်နိုင်ပြီး N သည် အများအားဖြင့် 2 ၏ အတိုးကိန်းဖြစ်သည့် 1x2၊ 1x4၊ 1x8၊ 1x16၊ 1x32၊ 1x64 ကဲ့သို့သော၊ 1x3၊ 1x5၊ 1x9 စသည်ဖြင့် တူညီမှုမရှိသော ခွဲခြမ်းစိတ်ဖြာမှုများ၊ FTTR (Fiber to the Room) အတွက် ၀ယ်လိုအား မြင့်တက်လာသည်နှင့်အမျှ တူညီမှုမရှိသော ဖြန့်ဝေထားသော ပါဝါခွဲခြမ်းများကို အသုံးချမှုသည် ပိုမိုကျယ်ပြန့်လာမည်ဖြစ်ပြီး ထုတ်လုပ်မှုလုပ်ငန်းစဉ်သည် ပိုမိုစိန်ခေါ်မှုဖြစ်လာမည်ဖြစ်သည်။ PLC optical splitter ချစ်ပ်များသည် စျေးနှုန်းသက်သာသော၊ မြင့်မားသောယုံကြည်စိတ်ချရမှု၊ မြင့်မားသောပြောင်းလွယ်ပြင်လွယ်နှင့် အရွယ်အစားချဲ့ထွင်နိုင်မှုစသည့် အားသာချက်များရှိသည်၊ ၎င်းတို့သည် ထုတ်လွှင့်မှုစနစ်များ၊ ကွန်ရက်ပေါင်းစည်းမှု၊ ဘရော့ဘန်းအသုံးပြုမှု၊ ဖိုက်ဘာအော့ပတစ်ဆက်သွယ်ရေးနှင့် မာလ်တီမီဒီယာဝန်ဆောင်မှုများကဲ့သို့သော အမျိုးမျိုးသောအပလီကေးရှင်းအခြေအနေများအတွက် အထူးသင့်လျော်ပါသည်။
Polarization-Maintaining PLC Splitter သည် polarization-maintaining PLC splitter သည် အဓိကအားဖြင့် နားလည်သဘောပေါက်သည်... polarization အခြေအနေအား ထိန်းသိမ်းထားစဉ်တွင်၊ input power သည် single-channel polarization-maintaining fiber array နှင့် output အဖြစ် multi-channel polarization-maintaining fiber array ကိုအသုံးပြု၍ input power ကို တစ်ပုံစံတည်းကွဲသွားပါသည်။ ဖိုက်ဘာထဲသို့ ထုတ်လွှတ်သော မျဉ်းသားပိုလာမက်ထရစ်လှိုင်း၏ ပိုလာခွဲခြင်းသည် ပြန့်ပွားစဉ်တွင် မပြောင်းလဲဘဲ ပိုလာဇေးရှင်းမုဒ်များကြားတွင် အနည်းငယ်မျှသာ သို့မဟုတ် လုံးဝမရှိသောကြောင့် polarization-maintaining coupling နှင့် beam ပိုင်းခြားခြင်းကို ရရှိစေသည်။ ပုံမှန်အားဖြင့် PANDA ဖိုင်ဘာကို အသုံးပြုသည်။ PLC optical splitter များကို fiber optic sensing systems သို့မဟုတ် coherent communication ကဲ့သို့သော polarization ထိန်းသိမ်းမှုလိုအပ်သော အထူးအပလီကေးရှင်းများတွင် အဓိကအားဖြင့် အသုံးပြုပါသည်။
optical splitter များကို သက်ရောက်မှုရှိသော စွမ်းဆောင်ရည် အညွှန်းများသည် ယေဘုယျအားဖြင့် ပါဝင်သည်။
Insertion Loss Insertion Loss (IL)-Insertion loss သည် PLC splitter ၏ လည်ပတ်နေသော လှိုင်းအလျားရှိ စုစုပေါင်း input optical power နှင့် သက်ဆိုင်သော သတ်မှတ်ထားသော output port တွင် optical power လျှော့ချခြင်းကို ရည်ညွှန်းသည်။ ရိုးရိုးရှင်းရှင်းပြောရလျှင်၊ ၎င်းသည် input နှင့်ဆက်စပ်သော output တစ်ခုစီ၏ dB ဆုံးရှုံးမှုဖြစ်သည်။ ယေဘုယျအားဖြင့်၊ ထည့်သွင်းမှုဆုံးရှုံးမှုနည်းပါးလေ၊ splitter ၏စွမ်းဆောင်ရည်ပိုကောင်းလေဖြစ်သည်။
ပြန်အရှုံး-Return loss သည် ဖိုက်ဘာအော့ပတစ်ချိတ်ဆက်မှုရှိ input light သို့ ရောင်ပြန်ဟပ်သောအလင်း (ပြန့်ကျဲနေသောအလင်းအား အဝင်သို့ စဉ်ဆက်မပြတ်ကူးစက်) ၏ ဒက်စီဘယ်ရှိ အချိုးကို ရည်ညွှန်းသည်။ မြင့်မားသောပြန်ဆုံးရှုံးမှုသည် အလင်းရင်းမြစ်နှင့် စနစ်အပေါ် ရောင်ပြန်ဟပ်သောအလင်း၏သက်ရောက်မှုကို လျှော့ချရန် ပိုမိုကောင်းမွန်သည်။
လမ်းညွှန်ချက်-Directivity သည် ပုံမှန်လည်ပတ်နေချိန်အတွင်း PLC splitter ၏ တူညီသောဘက်ခြမ်းရှိ ထိုးသွင်းအလင်းပါဝါ (တိုင်းတာထားသော လှိုင်းအလျား) နှင့် ထိုးဆေးမဟုတ်သော အလင်းအဆုံးရှိ အထွက်အလင်းပြပါဝါ၏ အချိုးကို ရည်ညွှန်းသည်။
Polarization မှီခိုဆုံးရှုံးမှု-Polarization dependent loss သည် polarization state တစ်ခုလုံးတွင် transmission optical signal ၏ polarization အခြေအနေ ပြောင်းလဲသောအခါတွင် PLC splitter ၏ output port တစ်ခုစီတွင် output optical power အမြင့်ဆုံးပြောင်းလဲမှုကို ရည်ညွှန်းသည်။
သီးသန့်ထားခြင်း၊ ခွဲထားခြင်း:Isolation ဆိုသည်မှာ ပေးထားသော optical လမ်းကြောင်းမှ အခြားသော optical လမ်းကြောင်းများရှိ optical signals များကို ခွဲထုတ်ရန် fiber optic splitter ၏ စွမ်းရည်ကို ရည်ညွှန်းပါသည်။
