SLED Broadband အလင်းရင်းမြစ်များ

ဖိုက်ဘာအော့ပတစ်အာရုံခံကွန်ရက်များသည် တံတားများနှင့် ဆေးဘက်ဆိုင်ရာ OCT ကိရိယာများ၏ မိုက်ခရိုအဆင့်ရှိ မြင်လွှာအနာများကို ဖမ်းယူသည့်အခြေအနေများတွင်၊ ၎င်းတို့၏ အလွန်ကျယ်ဝန်းသော ရောင်စဉ်တန်း၊ အနိမ့်နှင့် တည်ငြိမ်မှုမြင့်မားသော SLED ဘရော့ဘန်းအလင်းရင်းမြစ်များနှင့်အတူ ၎င်းတို့၏ ကျယ်ပြန့်သောရောင်စဉ်၊ ပေါင်းစပ်မှုနည်းပါးပြီး မြင့်မားသောတည်ငြိမ်မှုတို့သည် တိကျမှုမြင့်မားသောအလင်းကြည့်စနစ်များကို ပံ့ပိုးပေးသည့် အဓိကအစိတ်အပိုင်းများဖြစ်လာသည်။ လေဆာဒိုင်အိုဒများနှင့် အလင်းထုတ်လွှတ်သောဒိုင်အိုဒများကြားရှိ အထူးအလင်းရင်းမြစ်တစ်ခုအနေဖြင့်၊ အဆိုပါကိရိယာများသည် ၎င်းတို့၏ထူးခြားသောအလင်းရောင်ထုတ်လွှတ်သည့်ယန္တရားနှင့်ပတ်လမ်းဒီဇိုင်းအားဖြင့်၊ စက်မှုစောင့်ကြည့်ရေး၊ ဇီဝဆေးပညာနှင့် နိုင်ငံတော်ကာကွယ်ရေးသုတေသနအတွက် အစားထိုးမရနိုင်သော optical solutions များကို ပေးဆောင်သည်။

I. SLED ဘရော့ဘန်းအလင်းရင်းမြစ်များ၏ အဓိပ္ပါယ်ဖွင့်ဆိုချက်နှင့် အလင်းထုတ်လွှတ်မှုဆိုင်ရာ အခြေခံမူ

SLED ဘရော့ဘန်းအလင်းရင်းမြစ်သည် မရှိမဖြစ်လိုအပ်သော superluminescent light-emitting diode ဖြစ်သည်။ ၎င်း၏အဓိကဖွဲ့စည်းပုံတွင် III-V ဒြပ်ပေါင်းတစ်ပိုင်းလျှပ်ကူးပစ္စည်း (GaAs နှင့် InP ကဲ့သို့) ဖြင့်ပြုလုပ်ထားသည့် PN လမ်းဆုံတစ်ခုပါဝင်သည်။ ရှေ့ဘက်ဘက်လိုက်ဗို့အား PN လမ်းဆုံသို့ သက်ရောက်သောအခါ၊ N-region မှ အီလက်ထရွန်များကို P-region သို့ ထိုးသွင်းပြီး အပေါက်များကို P-region မှ N-region သို့ ထိုးသွင်းသည်။ လူနည်းစုကယ်ရီယာများသည် အများစုသယ်ဆောင်သူများနှင့် ပြန်လည်ပေါင်းစည်းသောအခါ ဖိုတွန်များကို ထုတ်လွှတ်သည်။ သာမာန် LEDs များ၊ SLED များ၏ ကျပန်းအလိုအလျောက် ထုတ်လွှတ်ခြင်း နှင့် မတူဘဲ ပိုမိုကောင်းမွန်အောင် လုပ်ဆောင်ထားသော တက်ကြွသော ဒေသဖွဲ့စည်းပုံများ (ဥပမာ- ကွမ်တမ်ရေတွင်းများနှင့် တင်းမာသော အလွှာများကဲ့သို့) သည် ဖိုတွန်များ ပြန့်ပွားစဉ် တစ်စိတ်တစ်ပိုင်း နှိုးဆွမှု ထုတ်လွှတ်မှုကို ခံနိုင်ရည်ရှိစေပါသည်။ ၎င်းသည် ပိုမိုကျဉ်းမြောင်းသော ရောင်စဉ်တန်းလှိုင်း (ပုံမှန်အားဖြင့် 6nm-100nm) နှင့် ပေါင်းစပ်မှုနည်းစဉ်တွင် ရိုးရာဘရော့ဘန်းအလင်းရင်းမြစ်များနှင့် နှိုင်းယှဉ်ပါက ပိုမိုမြင့်မားသော အထွက်စွမ်းအားကို ရရှိစေပါသည်။

၎င်းတို့၏ ရောင်စဉ်တန်း လက္ခဏာများကို စက်အစုံဖြင့် ပူးပေါင်းလုပ်ဆောင်သည့် နည်းပညာများကို အသုံးပြု၍ ပိုမို ကောင်းမွန်အောင် ပြုလုပ်နိုင်သည်။ ဥပမာအားဖြင့်၊ SLED ချစ်ပ်လေးခုကို အသုံးပြု၍ လှိုင်းအလျား-ရွေးချယ်ချိတ်ဆက်မှုမှတစ်ဆင့်၊ ရောင်စဉ်တန်းလန်းကို ≤3dB အထိ မြှင့်တင်ပေးနိုင်ပြီး 1528nm-1603nm ၏ C+L တီးဝိုင်းကို ဖုံးအုပ်ကာ သိပ်သည်းသောလှိုင်းအလျားကွဲပြားမှုပိုင်းခြားမှုပိုင်းခြားစိတ်ဖြာခြင်း (DWDM) စနစ်များ၏ စမ်းသပ်မှုလိုအပ်ချက်များနှင့် ကိုက်ညီပါသည်။

II SLED Broadband Light Sources ၏ ထုတ်ကုန်အင်္ဂါရပ်များ

1. Spectral Performance- SLED ဘရော့ဘန်း အလင်းရင်းမြစ်များတွင် ပုံမှန်အားဖြင့် 3dB လှိုင်းအလျား 40nm-100nm ရှိပြီး 850nm၊ 1310nm နှင့် 1550nm ကဲ့သို့သော အသုံးများသော ဆက်သွယ်မှုနှင့် အာရုံခံလှိုင်းများကို ဖုံးအုပ်ထားသော ဗဟိုလှိုင်းအလျားများရှိသည်။

2. Spectral Density Control- ရောင်စဉ်တန်းလန်းနည်းပညာကို အသုံးပြု၍ ၎င်း၏ရောင်စဉ်တန်းသိပ်သည်းဆကို -30dBm/nm မှ -20dBm/nm အကွာအဝေးအတွင်း ထိန်းချုပ်နိုင်ပြီး၊ လှိုင်းအလျားများစွာရှိသော စနစ်များတွင် ပါဝါချိန်ခွင်လျှာကို သေချာစေသည်။

3. ပါဝါတည်ငြိမ်မှု- ATC (အလိုအလျောက်အပူချိန်ထိန်းချုပ်မှု) နှင့် APC (အလိုအလျောက်ပါဝါထိန်းချုပ်မှု) အပိတ်ပတ်လမ်းများကိုအသုံးပြုခြင်း၊ ရေတိုပါဝါအတက်အကျများသည် ≤0.02dB (15 မိနစ်) နှင့် ရေရှည်အတက်အကျမှာ ≤0.05dB (8 နာရီ) ဖြစ်သည်။ ဥပမာအားဖြင့်၊ Bocos Optoelectronics ၏ 1550nm SLED အလင်းရင်းမြစ်သည် လည်ပတ်မှုအပူချိန်အကွာအဝေး -20 ℃မှ 65 ℃အတွင်း အထွက်ပါဝါတည်ငြိမ်မှုကို ≤± 0.05dB/8 နာရီပြသသည်။

4. Modular ဒီဇိုင်း- ဒက်စ်တော့ (260×285×115mm) နှင့် modular (90×70×15mm) ပက်ကေ့ဂျ်နှစ်ခုလုံးကို ပံ့ပိုးပေးသည်၊၊ အဝေးထိန်းပါဝါချိန်ညှိမှု၊ ရောင်စဉ်တန်းစောင့်ကြည့်မှုနှင့် အမှားရှာဖွေခြင်းအတွက် RS-232 အင်တာဖေ့စ်နှင့် လက်ခံကွန်ပြူတာဆော့ဖ်ဝဲကို ပံ့ပိုးပေးသည်။

III SLED Broadband Light Sources ၏ အသုံးချဧရိယာများ

1. Fiber Optic အာရုံခံစနစ်များ

ဖြန့်ဝေထားသော ဖိုက်ဘာ optic အာရုံခံမှုတွင်၊ SLED များ၏ ပေါင်းစပ်မှုနည်းခြင်းသည် Rayleigh ကွဲအက်ခြင်းကြောင့် ဖြစ်ပေါ်လာသော အနှောင့်အယှက်ဆူညံသံများကို ဖယ်ရှားပေးကာ spatial resolution ကို မီလီမီတာအဆင့်အထိ တိုးတက်စေသည်။ ဥပမာအားဖြင့်၊ ရေနံပိုက်လိုင်းယိုစိမ့်မှုကို စောင့်ကြည့်ခြင်းတွင် FBG အာရုံခံကိရိယာနှင့် ပေါင်းစပ်ထားသော 1550nm SLED အလင်းရင်းမြစ်သည် 10km အကွာအဝေးအတွင်း အပူချိန်ပြောင်းလဲမှုများကို 0.1 ℃ သိရှိနိုင်သည်။

2. ဆေးဘက်ဆိုင်ရာပုံရိပ် (OCT)

Optical coherence tomography (OCT) သည် အလင်းရင်းမြစ်၏ ပေါင်းစပ်အလျားနှင့် ပါဝါတည်ငြိမ်မှုအပေါ် မူတည်သည်။ SLEDs များ၏ ပေါင်းစပ်အလျား (<100μm) သည် သမားရိုးကျ လေဆာများထက် များစွာနိမ့်ကျပြီး ပုံရိပ်ဖော်ရာတွင် ပစ္စည်းများ ဝင်ရောက်စွက်ဖက်ခြင်းကို ရှောင်ကြဉ်ပါသည်။ Bocos Optoelectronics ၏ 850nm SLED အလင်းရင်းမြစ်ကို မျက်စိမြင်လွှာ OCT ကိရိယာများတွင် အသုံးချပြီး မြင်လွှာ၏ 10μm အဆင့် အလွှာလိုက်ပုံရိပ်ကို ရရှိစေပါသည်။

3. Optical Communication စမ်းသပ်ခြင်း။

CWDM စက်ပစ္စည်းစမ်းသပ်မှုတွင် SLED များ၏ ကျယ်ပြန့်သော ရောင်စဉ်တန်းလက္ခဏာများသည် 800nm-1650nm band ကို တစ်ပြိုင်နက် ဖုံးလွှမ်းနိုင်သည်။ ကြည်လင်ပြတ်သားမှုမြင့်မားသော spectrometer ဖြင့် ပေါင်းစပ်ထားပြီး၊ ချန်နယ်အကွာအဝေးနှင့် ထည့်သွင်းမှုဆုံးရှုံးမှုကဲ့သို့သော ကန့်သတ်ချက်များကို တိကျစွာတိုင်းတာနိုင်ပြီး စမ်းသပ်မှုစွမ်းဆောင်ရည်ကို 3 ဆထက်ပို၍ တိုးတက်စေသည်။ 4. ကာကွယ်ရေးဆိုင်ရာ သုတေသန- fiber optic gyroscopes အတွက် interferometer စနစ်များတွင် High-polarization SLED အလင်းရင်းမြစ်များကို အသုံးပြုနိုင်ပါသည်။ ၎င်းတို့၏ ဆူညံမှုနည်းသောလက္ခဏာများ (RIN < -140dB/Hz) သည် ထောင့်အလျင်တိုင်းတာမှု တိကျမှုကို 0.01°/h အထိ တိုးတက်စေသည်။

IV SLED Broadband အလင်းရင်းမြစ်များ၏ ထုပ်ပိုးမှုပုံစံများ

1. Butterfly Package- တပ်ဆင်ထားသော အပူချိန်အအေးပေးစက် (TEC) နှင့် optical isolator ပါရှိသော 14-pin လိပ်ပြာအထုပ်။

2. Desktop Package- ပါဝါထောက်ပံ့မှု၊ အပူချိန်ထိန်းချုပ်မှုနှင့် ဆက်သွယ်ရေးအင်တာဖေ့စ်များကို ပေါင်းစည်းထားကာ၊ ဓာတ်ခွဲခန်းသုတေသနနှင့် တိုင်းတာမှုအခြေအနေများအတွက် သင့်လျော်သော အိမ်ရှင်ကွန်ပြူတာဆော့ဖ်ဝဲထိန်းချုပ်မှုကို ပံ့ပိုးပေးသည်။ဘိုကို့စ်' desktop 1550nm SLED (195(W)×220(D)×120(H)) အလင်းရင်းမြစ်တွင် အထွက်ပါဝါ၊ လှိုင်းအလျားနှင့် အခြားကန့်သတ်ချက်များကို အချိန်နှင့်တပြေးညီ ပြသနိုင်သည့် ထိတွေ့မျက်နှာပြင်နှင့် ခလုတ်လုပ်ဆောင်ချက်ကို တပ်ဆင်ထားပါသည်။

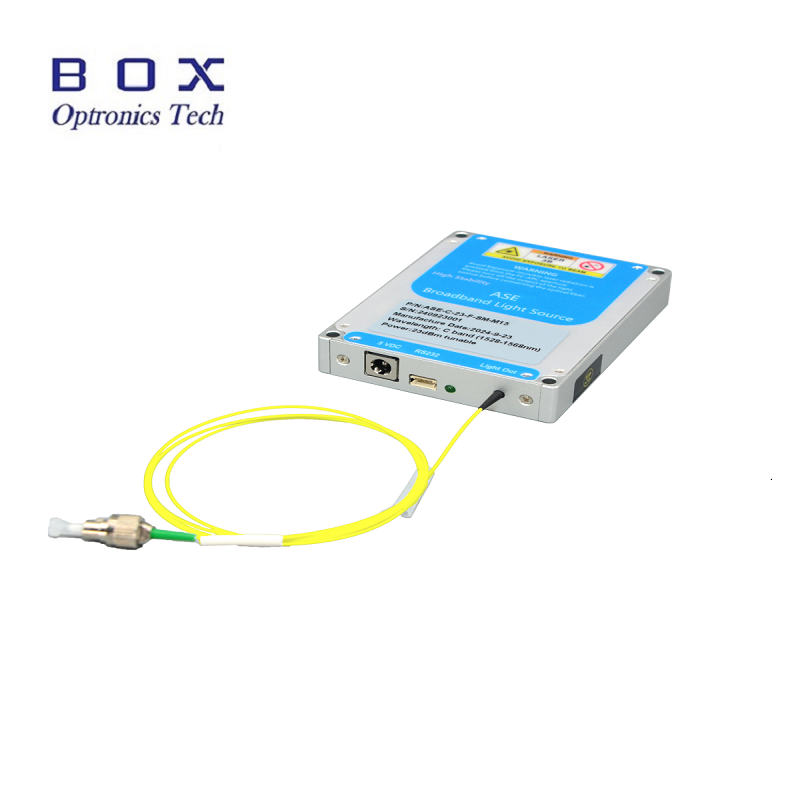

3. Modular Package- ကျစ်ကျစ်လစ်လစ်အရွယ်အစား (125(W)×150(D)×20(H))၊ စက်မှုစက်ပစ္စည်း သို့မဟုတ် ကွင်းဆင်းစစ်ဆေးမှုတူရိယာများတွင် တိုက်ရိုက်ထည့်သွင်းနိုင်ပြီး စနစ်ပေါင်းစည်းမှုကုန်ကျစရိတ်ကို လျှော့ချနိုင်သည်။ မော်ဂျူးသည် AC 110~240V သို့မဟုတ် DC 5V/4A ပါဝါထောက်ပံ့မှုကို ပံ့ပိုးပေးပြီး -40℃ မှ 85℃ အထိ သိုလှောင်မှုပတ်ဝန်းကျင်အတွက် သင့်လျော်သည်။
