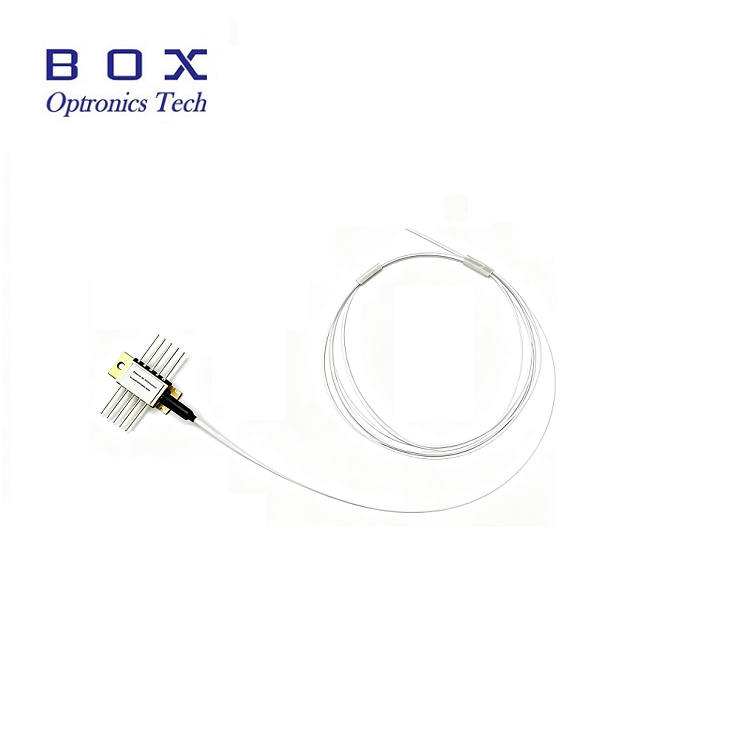

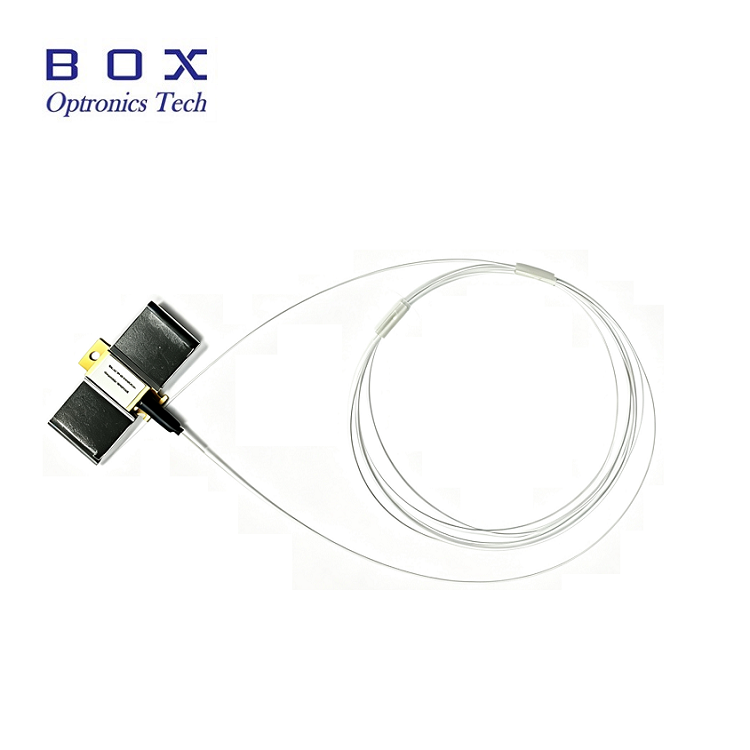

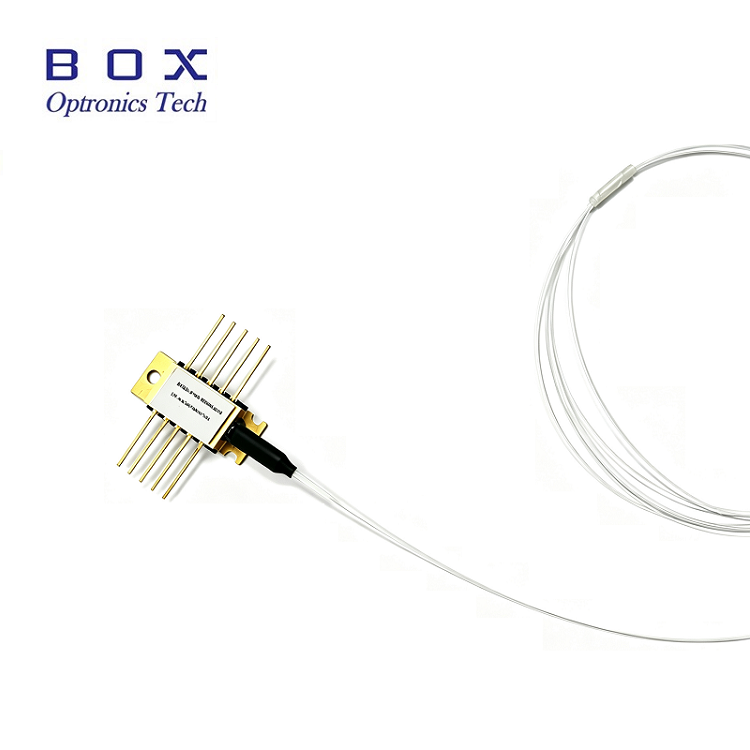

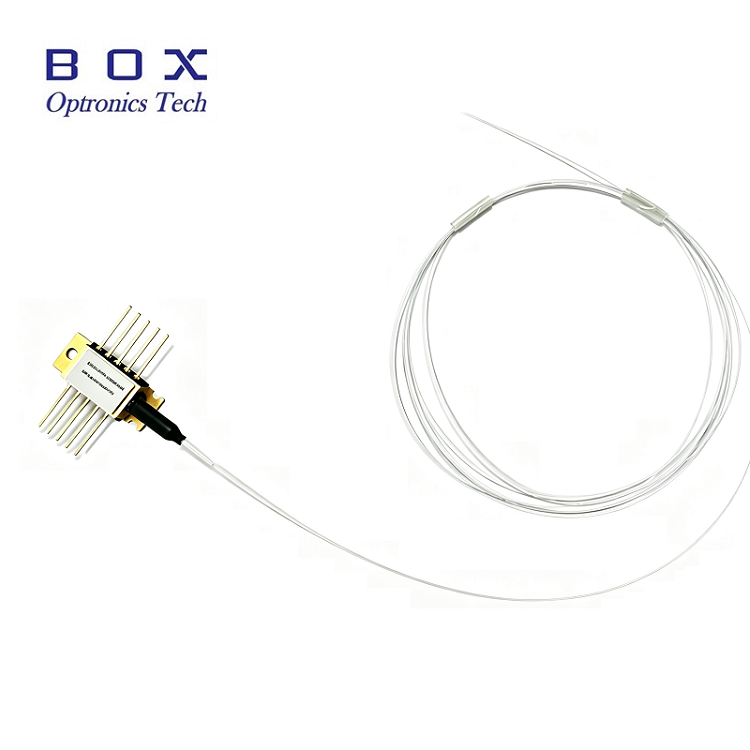

980nm 10pin mini butterfly cooled pump လေဆာ diode module

Box Optronics ၏ 980nm 10pin mini butterfly cooled pump laser diode module ၏ ပြိုင်ဘက်ကင်းသောစွမ်းဆောင်ရည်ကို DWDM EDFA နှင့် ခရီးဝေး CATV စနစ်များတွင် စွမ်းအားမြင့်၊ လှိုင်းအလျား-တည်ငြိမ်သော ပန့်တင်ခြင်းအတွက် သင်၏နောက်ဆုံးဖြေရှင်းချက်ကို ရှာဖွေလိုက်ပါ။ အဆင့်မြင့် FBG တည်ငြိမ်မှုနှင့်အတူ အင်ဂျင်နီယာချုပ်ဖြင့် ပေါင်းစပ်ထားသော ဤ hermetically တံဆိပ်ခတ်ထားသော module သည် 974nm သို့မဟုတ် 976nm တွင် ဓာတ်ငွေ့ထုတ်လွှတ်မှုကို တိကျစွာ ကာကွယ်ပေးပြီး အပူချိန်အမျိုးမျိုးနှင့် drive current အောက်တွင်ပင် 600mW အထိ kink-free output ကို ပေးစွမ်းသည်။ ၎င်း၏ပေါင်းစပ် TEC၊ အပူချိန်ထိန်းကိရိယာနှင့် မော်နီတာဒိုင်အိုဒသည် ထူးခြားသောခြေရာခံအမှားအယွင်းနှင့် ပါဝါတည်ငြိမ်မှုကို သေချာစေပြီး SM/PM ဖိုက်ဘာပါရှိသော epoxy-free 10-pin လိပ်ပြာပက်ကေ့ဂျ်သည် ယုံကြည်စိတ်ချရသော၊ ဆူညံသံကင်းစင်သည့်လုပ်ဆောင်ချက်ကို အာမခံပါသည်။ အပေးအယူမရှိသော ရောင်စဉ်ထိန်းချုပ်မှုနှင့် အမြင့်ဆုံးရရှိနိုင်သည့်စွမ်းအားများကို တောင်းဆိုသည့် စနစ်ပေါင်းစည်းသူများနှင့် ကွန်ရက်အင်ဂျင်နီယာများအတွက် ဒီဇိုင်းထုတ်ထားပြီး၊ ဤ module သည် pump အရေအတွက်များကို ဖြတ်တောက်ပေးကာ အအေးခံခြင်းဆိုင်ရာ ရှုပ်ထွေးမှုကို လျှော့ချပေးပြီး အသံချဲ့စက် သက်တမ်းကို တိုးမြှင့်ပေးပါသည်။ Telcordia GR-468 လိုက်နာမှုနှင့် အံဝင်ခွင်ကျရှိသော လှိုင်းအလျားရွေးချယ်မှုအတွက် Trust Box Optronics - မီလီဝပ်တိုင်းသည် သင်၏မျိုးဆက်သစ် optical ကွန်ရက်များတွင် အရေးကြီးသောကြောင့်ဖြစ်သည်။ တစ်သမတ်တည်း စွမ်းဆောင်ရည်ကို -20°C မှ 75°C အထိ ပေးဆောင်သည့် သက်သေပြပြီး နယ်ပယ်စုံမှ အဆင်သင့်ရှိသော ရေစုပ်နည်းပညာဖြင့် သင်၏အခြေခံအဆောက်အအုံကို မြှင့်တင်ရန် ယခုမှာယူလိုက်ပါ။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

1. ထုတ်ကုန်ဖော်ပြချက်-

980nm 10pin mini butterfly cooled pump laser diode module ကို epoxy-free နှင့် flux-free 10-pin butterfly package တွင် hermetically တံဆိပ်ခတ်ထားပြီး အပူချိန်ထိန်းကိရိယာ၊ အပူလျှပ်စစ်အေးပေးစက်နှင့် မော်နီတာ diode တို့ပါရှိပါသည်။

980nm 10pin mini butterfly cooled pump laser diode module သည် FBG stabilization ကို အသုံးပြု၍ emission wavelength ကို "လော့ခ်ချရန်" ကို အသုံးပြုပါသည်။ ၎င်းသည် အပူချိန်ပြောင်းလဲမှုများ၊ drive current နှင့် optical feedback များအောက်တွင်ပင် ဆူညံသံကင်းစင်သော ကြိုးဝိုင်းရောင်စဉ်ကို ပေးပါသည်။ လှိုင်းအလျား ရွေးချယ်မှု သည် အပလီကေးရှင်းများ အတွက် ရရှိနိုင်သည့် အမြင့်ဆုံးသော စွမ်းဆောင်ရည်ဆိုင်ရာ လှိုင်းနှုန်းထိန်းချုပ်မှုတွင် အမြင့်ဆုံးသော စွမ်းအားများ လိုအပ်ပါသည်။ ဤ module သည် Telcord ia GR-468-CORE လိုအပ်ချက်ကို လိုက်နာပါသည်။

2. ထုတ်ကုန်အင်္ဂါရပ်များ-

Kik-free operating power 400mW သို့မဟုတ် 600mW;

SM Hi1060 သို့မဟုတ် PM980 ဖိုက်ဘာပါသည့် 10-PIN လိပ်ပြာအထုပ်၊

ဖိုက်ဘာ Bragg ဆန်ခါတည်ငြိမ်မှု၊ လှိုင်းအလျားရွေးချယ်မှုရရှိနိုင်သည်;

ပေါင်းစပ်အပူလျှပ်စစ်အအေးပေးစက်၊ အပူချိန်ထိန်းကိရိယာနှင့် မော်နီတာဒိုင်အိုဒ။

3. လျှောက်လွှာများ-

သိပ်သည်းသော လှိုင်းအလျား ပိုင်းခြားမှု ဘီလ်ဘီစီ (DWDM) erbium doped ဖိုက်ဘာ အသံချဲ့စက်များ(EDFA);

ပန့်အရေအတွက် EDFA ဗိသုကာများကို လျှော့ချခြင်း၊

အလွန်ရှည်လျားသော အကွာအဝေး ကေဘယ်လ်ရုပ်မြင်သံကြား (CATV) စည်များနှင့် အလွန်မြင့်မားသော node အရေအတွက် ဖြန့်ဖြူးမှု။

4. အကြွင်းမဲ့ အများဆုံး အဆင့်သတ်မှတ်ချက်များ-

ကန့်သတ်ချက်	သင်္ကေတ	မင်း	စာရိုက်ပါ။	မက်တယ်။	ယူနစ်	မှတ်စုများ
လည်ပတ်မှုအခြေအနေအပူချိန်	TCASE	စာ-၂၀	-	75	℃	-
သိုလှောင်မှုအပူချိန်	TSTG	စာ-၄၀	-	85	℃	နာရီ 2000
LD Forward လက်ရှိ	IF	-	-	1100	mA	-
LD သည် Reverse current ဖြစ်သည်။	IR	-	-	10	uA	-
LD Reverse ဗို့အား	VR	-	-	2	V	-
PD Forward လက်ရှိ	IPD	-	-	စာ-၁၀	mA	-
PD Reverse ဗို့အား	VPD	-	-	20	V	-
TEC လက်ရှိ	ITEC	-	-	2	A	-
TEC ဗို့အား	VTEC	-	-	3.0	V	-
ဖိုက်ဘာအချင်းဝက်ကွေး	-	30	-	-	မီလီမီတာ	-
နှိုင်းရစိုထိုင်းဆ	RH	0	-	၉၅%	-	condensing မဟုတ်သော
ခဲဂဟေအချိန်	-	-	-	10	ဒုတိယ	260 ℃
Fiber axial ဆွဲအား	-	-	-	5	N	-
ဖိုက်ဘာဘက်ကို ဆွဲငင်အား	-	-	-	2.5	N	-

5. Electro-Optical Characteristics (25 ℃ လေဆာအပူချိန်)-

ကန့်သတ်ချက်များ	သင်္ကေတ	မင်း	စာရိုက်ပါ။	မက်တယ်။	ယူနစ်	မှတ်စုများ
LD Threshold လက်ရှိ	ITH		90	110	mA	CW
အထွက်ပါဝါ	PF		400		mW	အကယ်၍ (BOL) <900mA
အထွက်ပါဝါ	PF		600		mW	အကယ်၍ (BOL) <1000mA
LD Forward လက်ရှိ	IF			1200	mA	PF=အဆင့်သတ်မှတ်ပါဝါ
ပျော့ပျောင်းသောစွမ်းအား	PKINK	700			mW	>= 1.2*အဆင့်သတ်မှတ်ပါဝါ
အခမဲ့လက်ရှိ	IKINK	>= 1.2*If(BOL)			mA	[ 1 ]
LD Forward ဗို့အား	VF			2.5	V	PF=အဆင့်သတ်မှတ်ပါဝါ
အလယ်ဗဟိုလှိုင်းအလျား	λC	973	974	975	ကမ္မဿကာ	အထွတ်အထိပ်၊PF=အဆင့်သတ်မှတ်ပါဝါ
အလယ်ဗဟိုလှိုင်းအလျား	λC	975	976	977	ကမ္မဿကာ	အထွတ်အထိပ်၊PF=အဆင့်သတ်မှတ်ပါဝါ
လှိုင်းအလျားအလှည့်	△λp/△ Tamb			0.02	nm/℃	T: FBG Temp
Spectrum အကျယ်	△λ			2	ကမ္မဿကာ	RMS@-13dB
Spectrum တည်ငြိမ်မှု		-0.5		0.5	ကမ္မဿကာ	PF=အဆင့်သတ်မှတ်ပါဝါ၊t=60s
တုံ့ပြန်မှုကို စောင့်ကြည့်ပါ။	IM/PF		1	20	uA/mW	VPD=5V၊PF=အဆင့်သတ်မှတ်ပါဝါ
တုံ့ပြန်မှု တည်ငြိမ်မှုကို စောင့်ကြည့်ပါ။				20%		@လည်ပတ်မှုအပူချိန်အားလုံး
အမှောင်လျှပ်စီးကြောင်းကို စောင့်ကြည့်ပါ။	အမှတ်သညာ			50	nA	VPD=5V
TEC လက်ရှိ	ITEC			1.5	A	TCASE = 75 ℃
TEC ဗို့အား	VTEC			3.0	V	TCASE = 75 ℃
TEC Modual ပါဝါသုံးစွဲမှု	P			5	W	TCASE = 75 ℃
ပါဝါတည်ငြိမ်မှု >20mW 10-20mW3.5-10mW				၀.၂၀.၅၁	dB	Peak-to-peak၊t=60s၊DC မှ 50kHz နမူနာ၊ TC=25 ℃
ခြေရာခံအမှား	TE	-0.5		0.5	dB	TC=-5~75℃၊ [2] ကိုရည်ညွှန်းသည်
Thermistor ခုခံမှု	RTH	9.5	10	10.5	Kohm	TSTG = 25 ℃
Thermistor B ကိန်းသေ	BTH		3900		k	TSTG = 25 ℃

မှတ်စုများ-

[1] Kink Current ကို linear fit မှ light နှင့် current slop(dL/dI) သွေဖည်သွားသော လျှပ်စီးကြောင်းသည် +/-50%,Pkink>= 1.2*Rated Power,Ikink>=If(BOL)*1.2

[2] ခြေရာခံခြင်းအမှားကို သတ်မှတ်ထားသော case temperature တွင် သတ်မှတ်ထားသည်၊ ၎င်းသည် အဆက်မပြတ် မော်နီတာ လက်ရှိတွင် ဖိုက်ဘာပါဝါ အပြောင်းအလဲဖြစ်ပြီး case 25 ℃ တိုင်းတာသည့်တန်ဖိုးနှင့် ဆက်စပ်မှုရှိသည်။

6. Optical Fiber သတ်မှတ်ချက်များ-

ကန့်သတ်ချက်များ	ဖော်ပြချက်
ဖိုက်ဘာအမျိုးအစား	Hi1060 သို့မဟုတ် PM980 ဖိုက်ဘာ
ဆံမြီးအမျိုးအစား	ဖိုက်ဘာဗလာ
ကျစ်ဆံမြီးအရှည်	2.0±0.2m
ချိတ်ဆက်ကိရိယာ အမျိုးအစား	မပါဘဲနဲ့

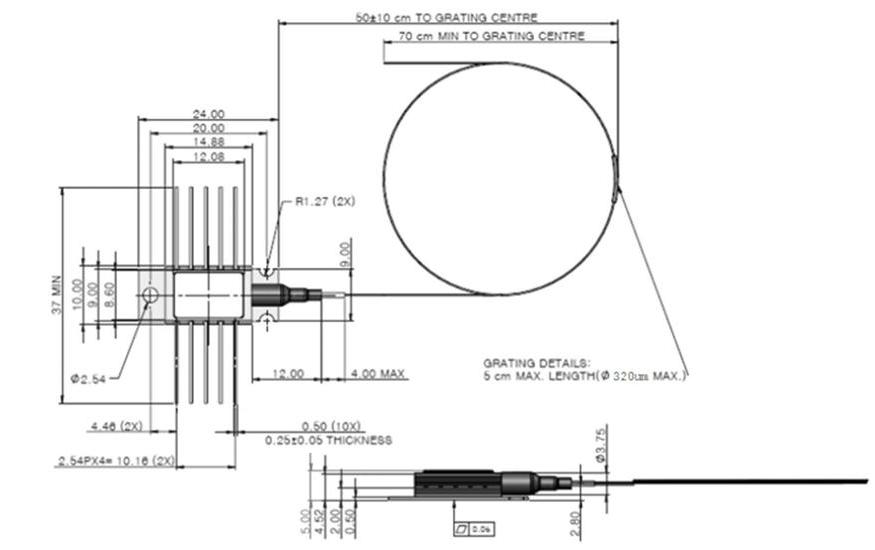

7. Package ပုံဆွဲခြင်းနှင့် PIN-OUT အဓိပ္ပာယ်ဖွင့်ဆိုချက်(ယူနစ်:mm)။

980nm 10pin mini butterfly cooled pump laser diode module

ပင်နံပါတ်	ဖော်ပြချက်	ပင်နံပါတ်	ဖော်ပြချက်
1	TEC(+)	10	TEC(-)
2	အပူချိန်ထိန်း	9	Case Ground
3	PDAnode	8	NC
4	PD Cathode	7	LD Cathode
5	အပူချိန်ထိန်း	6	LD Anode

8. မှာယူမှုအချက်အလက်-

BFLD	-XXXF	-XX	XX	-X	XX	X
လေဆာ	လှိုင်းအလျား	အထွက်ပါဝါ	ဖိုက်ဘာအမျိုးအစား	အထုပ်	ချိတ်ဆက်ကိရိယာ အမျိုးအစား	ပြွန်ချောင်
PumpLaser	974: 974nm976: 976nm	4H: 400mW6H: 600mW	SM : Single modePM : Polarization ထိန်းသိမ်းခြင်း။	-H: 10PINNull: 14PIN	FA : FC/APCSA : SC/APCN0: Null	Null- ဖိုင်ဘာအလွတ် 1- ပြွန်ချောင်
