1064nm 200mW DFB Butterfly Laser Diode

1064nm 200mW DFB Butterfly Laser Diode သည် မျဉ်းကြောင်းအကျယ် 100kHz နှင့် အထွက်စွမ်းအား 200mW အထိရှိသော ကျဉ်းမြောင်းသော လိုင်းအနံရှိသော လေဆာဖြစ်ပြီး ဖိုက်ဘာလေဆာမျိုးစေ့ရင်းမြစ်များနှင့် lidar တို့တွင် တွင်ကျယ်စွာ အသုံးပြုလျက်ရှိသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

1064nm 200mW DFB Butterfly Laser Diode သည် လိုင်းအနံ 100kHz နှင့် အထွက်စွမ်းအား 200mW အထိရှိသော ကျဉ်းမြောင်းသော မျဉ်းဖြောင့်လေဆာဖြစ်ပြီး ဖိုက်ဘာလေဆာမျိုးစေ့ရင်းမြစ်များနှင့် lidar တို့တွင် တွင်ကျယ်စွာအသုံးပြုလျက်ရှိသော 1064nm 200mW ဖြစ်သည်။

1064nm 200mW DFB Butterfly Laser Diode အင်္ဂါရပ်များ

200mW မြင့်မားသော output ပါဝါ;

နယ်ပယ်မှ သက်သေပြထားသော မြင့်မားသော ယုံကြည်စိတ်ချရမှု၊

Hi1060 SM သို့မဟုတ် PM980-HP ဖိုက်ဘာ pigtail;

14PIN လိပ်ပြာအထုပ်၊

အတွင်းပိုင်းအပူလျှပ်စစ်အပူပေးစက်နှင့် photodiode စောင့်ကြည့်;

ယုံကြည်စိတ်ချရမှု-Telcordia GR-468 RoHS

1064nm 200mW DFB Butterfly Laser Diode Applications-

လေဆာများအတွက် မျိုးစေ့အရင်းအမြစ်၊

Spectroscopy;

အလင်းအာရုံခံခြင်း။

အကြွင်းမဲ့ အများဆုံး အဆင့်သတ်မှတ်ချက်များ

ကန့်သတ်ချက်	သင်္ကေတ	မင်း	မက်တယ်။	ယူနစ်
အများဆုံးလည်ပတ်ဗို့အား	V	-	2.5	V
အများဆုံးလည်ပတ်နေသောလက်ရှိ	I	-	500	mA
MPD Reverse ဗို့အား	VMPD	-	20	V
အပူချိန်အအေးခံဗို့အား	VTEC	-	4.8	V
အပူချိန်အအေးခံလျှပ်စီးကြောင်း	ITEC	-	1.8	A
လည်ပတ်မှုအခြေအနေအပူချိန်	TC	စာ-၂၀	60	℃
သိုလှောင်မှုအပူချိန်	TSTG	စာ-၄၀	85	℃
သိုလှောင်မှု စိုထိုင်းဆ	-	5	85	%RH
အီလက်ထရွန်းနစ်အငွေ့ပျံခြင်း (ESD)	VESD	-	500	V
ခဲဂဟေအပူချိန်	STEMP	-	260	℃
ခဲဂဟေအချိန်	STIME		10	စက္ကန့်

Electro-Optical Characteristics (25 ℃ လေဆာအပူချိန်):

ကန့်သတ်ချက်	သင်္ကေတ	အခြေအနေ	မင်း	စာရိုက်ပါ။	မက်တယ်။	ယူနစ်
အလယ်ဗဟိုလှိုင်းအလျား	λc	TL=15～35℃ CW	1062	1064	1066	ကမ္မဿကာ
Optical output ပါဝါ	စာတိုက်	TL = 25 ℃	-	200	-	mW
Threshold လက်ရှိ	ITH	TL = 25 ℃	-	45	70	mA
လည်ပတ်ဗို့အား	VOP	IOP = 200mA(CW)	-	-	2.5	V
လည်ပတ်နေသောလက်ရှိ	Iop	IOP = 200mA(CW)	-	300	500	mA
-3dB Spectral အကျယ်	Δλ	-	-	0.03	-	ကမ္မဿကာ

ဘေးထွက်မုဒ် ဖိနှိပ်မှုအချိုး	SMSR	-	-	40	-	dB
Polarization မျိုးသုဉ်းခြင်းအချိုး	ER	-	18	-	-	dB
အပူချိန် လှိုင်းအလျားကိန်း	Δλ/ΔT	-	-	0.08	-	nm/℃
MPD တုံ့ပြန်မှု	IMON/POP	@-5V ဘက်လိုက်ဗို့အား	1	-	30	μA/mW
Thermistor ခုခံမှု	RTH	-	9.5	10	10.5	KΩ

Optical Fiber သတ်မှတ်ချက်များ-

ကန့်သတ်ချက်များ	ဖော်ပြချက်
ဖိုက်ဘာအမျိုးအစား	Hi1060 သို့မဟုတ် PM980
ဆံမြီးအမျိုးအစား	900μm ချောင်ပြွန်
ကျစ်ဆံမြီးအရှည်	1.0±0.1m
ချိတ်ဆက်ကိရိယာ အမျိုးအစား	FC/APC

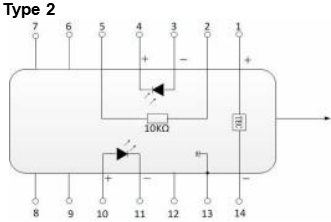

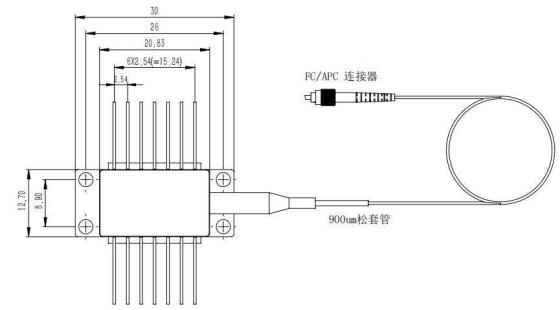

ပက်ကေ့ဂျ်ပုံဆွဲခြင်းနှင့် PIN-OUT အဓိပ္ပာယ်ဖွင့်ဆိုချက်(ယူနစ်-မီလီမီတာ)။

ပင်နံပါတ်	ဖော်ပြချက်	ပင်နံပါတ်	ဖော်ပြချက်
1	TEC(+)	14	TEC(–)
2	အပူချိန်ထိန်း	13	Case Ground
3	PD Monitor Anode (-)	12	NC
4	PD Monitor Cathode (+)	11	လေဆာ Cathode (-)
5	အပူချိန်ထိန်း	10	Laser Anode (+)
6	NC	9	NC
7	NC	8	NC

ရိုးရိုးအလင်းတန်း

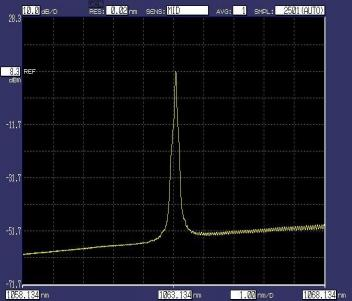

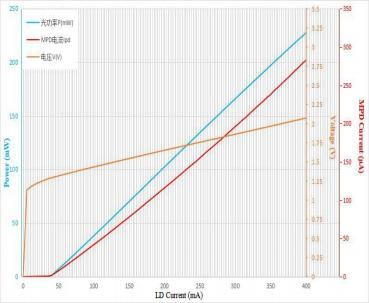

Spectrum (Pop=200mW,25℃) Light-Current-Voltage Curves (25 ℃)

မှာယူမှုအချက်အလက်-

BFLD	-XXXX	-X	XX	-XX	X
လေဆာအမျိုးအစား	လှိုင်းအလျား	အထွက်ပါဝါ	ဖိုက်ဘာအမျိုးအစား	ချိတ်ဆက်ကိရိယာ	ပင်နံပါတ်ထွက်
DFB	1064: 1064nm	2H: 200mW	SM: Hi1060PM : PM980	FA : FC/APCOther	NULL- 14PIN အမျိုးအစား 2 စိတ်ကြိုက်ပြုလုပ်ထားသော (10PIN)

ဥပမာ-BFLD-1060-2HSM-FA (မှာယူမှုအချက်အလက်- 1064nm DFB Butterfly လေဆာဒိုင်အိုဒိတ်၊ နှင့် FC/APC ချိတ်ဆက်ကိရိယာပါရှိသော SM Hi1060 ဖိုက်ဘာ၊ PIN-OUT သည် အမျိုးအစား 2)။
