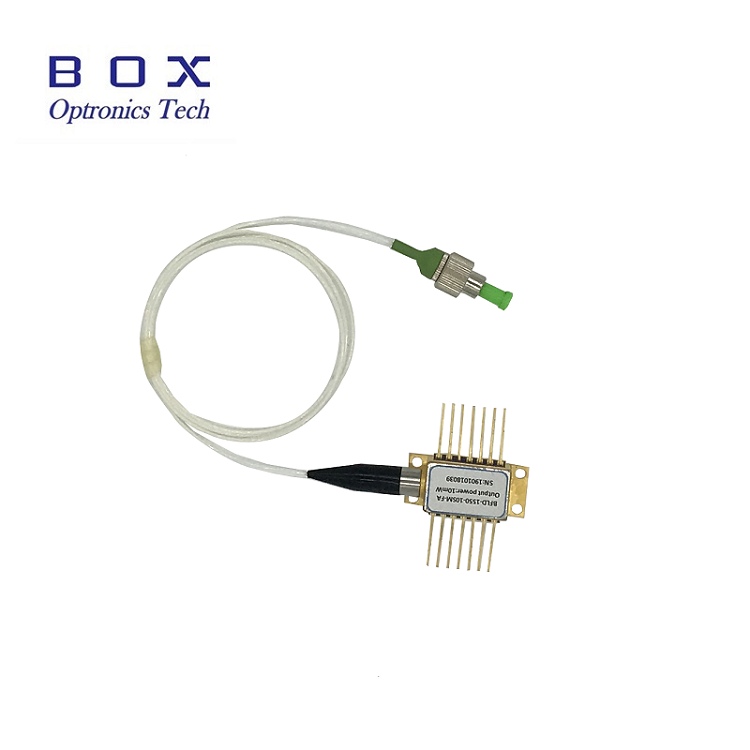

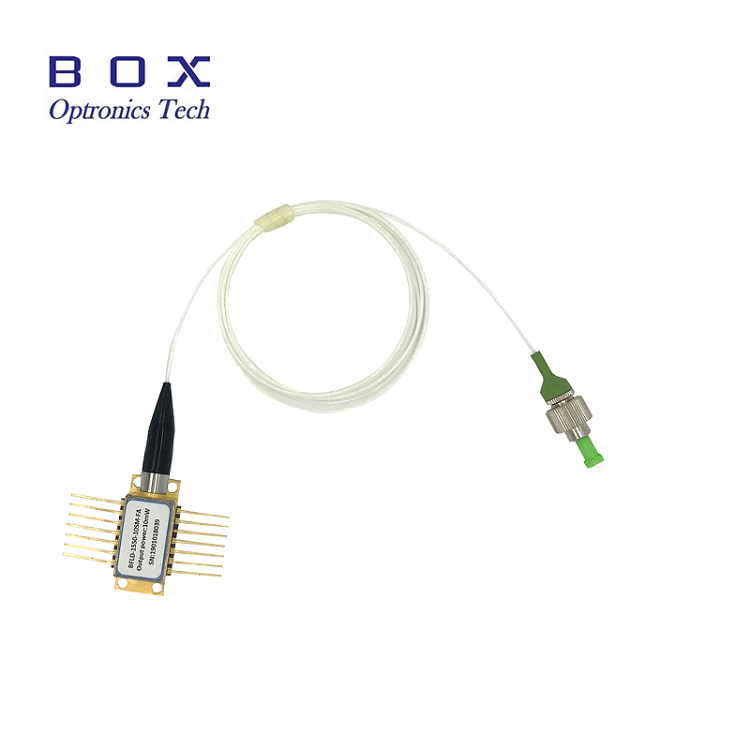

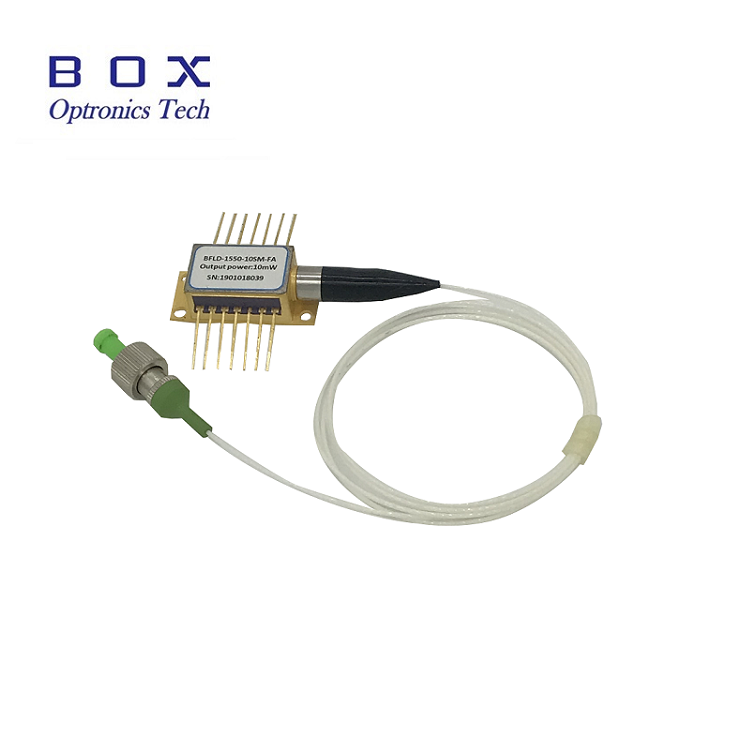

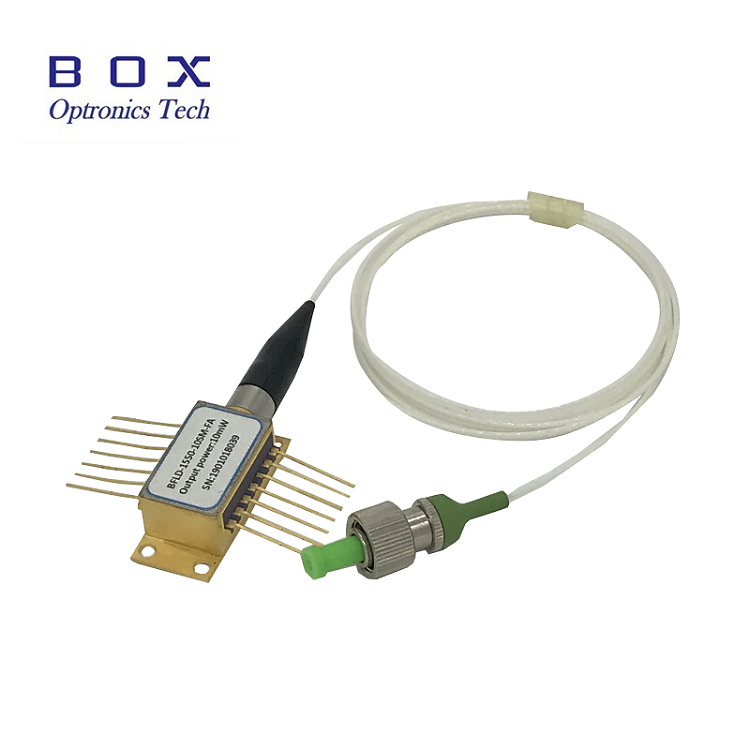

1030nm 200mW 100KHz DFB Butterfly Laser Diode

1030nm 200mW 100KHz DFB Butterfly Laser Diode သည် စွမ်းအားမြင့်၊ ကျဉ်းမြောင်းသော linewidth DFB butterfly package လေဆာ diode ဖြစ်ပြီး၊ ဖိုက်ဘာလေဆာများအတွက် မျိုးစေ့ရင်းမြစ်များအဖြစ် သို့မဟုတ် တိကျသော ရောင်စဉ်တန်းတိုင်းတာမှုများအတွက် အသုံးများသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

၁။အကျဉ်းချုပ်-

1030nm 200mW 100KHz DFB Butterfly Laser Diode သည် ပါဝါမြင့်မားပြီး မျဉ်းကျဉ်း DFB လိပ်ပြာအထုပ်လေဆာဒိုင်အိုဒကို ပါဝါမြင့်မားပြီး ဖိုက်ဘာလေဆာများအတွက် မျိုးစေ့ရင်းမြစ်များအဖြစ် သို့မဟုတ် တိကျသော ရောင်စဉ်တန်းတိုင်းတာမှုများအတွက် တွင်ကျယ်စွာအသုံးပြုပါသည်။

2. အင်္ဂါရပ်များ-

• 200mW မြင့်မားသော output ပါဝါ;

• 100kHz အောက်တွင် ကျဉ်းမြောင်းသော linewidth;

• PM ဖိုက်ဘာ Beyond 18dB မြင့်မားသော PER;

• 14PIN လိပ်ပြာအထုပ်၊

• အတွင်းပိုင်းအပူလျှပ်စစ်အပူစုပ်စက်နှင့် မော်နီတာ photodiode၊

• နယ်ပယ်မှ သက်သေပြထားသော မြင့်မားသော ယုံကြည်စိတ်ချရမှု။

ယုံကြည်စိတ်ချရမှု-Telcordia GR-468 RoHS

3. လျှောက်လွှာများ-

• လေဆာရောင်ခြည်များအတွက် အစေ့အရင်းအမြစ်၊

• Spectroscopy;

• အလင်းအာရုံခံခြင်း။

4. အကြွင်းမဲ့ အများဆုံး အဆင့်သတ်မှတ်ချက်များ

ကန့်သတ်ချက်	သင်္ကေတ	မင်း	မက်တယ်။	ယူနစ်
LD သည် Reverse current ဖြစ်သည်။	IR	-	2	V
LD Forward လက်ရှိ	IF	-	500	mA
MPD Reverse ဗို့အား	VMPD	-	20	V
အပူချိန်အအေးခံဗို့အား	VTEC	-	4.8	V
အပူချိန်အအေးခံလျှပ်စီးကြောင်း	ITEC	-	2.5	A
လည်ပတ်မှုအခြေအနေအပူချိန်	TC	စာ-၄၅	70	℃
သိုလှောင်မှုအပူချိန်	TSTG	စာ-၄၀	85	℃
သိုလှောင်မှု စိုထိုင်းဆ	-	5	85	%RH
အီလက်ထရွန်းနစ်အငွေ့ပျံခြင်း (ESD)	VESD	-	500	V
ခဲဂဟေအပူချိန်	STEMP	-	260	℃
ခဲဂဟေအချိန်	STIME		10	စက္ကန့်

5. Electro-Optical Characteristics (25 ℃ လေဆာအပူချိန်)-

ကန့်သတ်ချက်	သင်္ကေတ	အခြေအနေ	မင်း	စာရိုက်ပါ။	မက်တယ်။	ယူနစ်
အလယ်ဗဟိုလှိုင်းအလျား	λc	TL = 15～35 ℃ CW	1028	1030	1032	ကမ္မဿကာ
Optical output ပါဝါ	စာတိုက်	TL = 25 ℃	-	200	-	mW
Threshold လက်ရှိ	ITH	TL = 25 ℃	-	45	70	mA
လည်ပတ်ဗို့အား	VOP	POP = 200mW(CW)	-	-	2.5	V
လည်ပတ်နေသောလက်ရှိ	Iop	POP = 200mW(CW)	-	300	500	mA
Linewidth အကျယ်	Δλ	-	-	30	100	KHz
ဘေးထွက်မုဒ် ဖိနှိပ်မှုအချိုး	SMSR	-	-	40	-	dB
Polarization မျိုးသုဉ်းခြင်းအချိုး	ER	-	18	-	-	dB
အပူချိန် လှိုင်းအလျားကိန်း	Δλ/ΔT	-	-	0.08	-	nm/℃
MPD တုံ့ပြန်မှု	IMON/POP	@-5V ဘက်လိုက်ဗို့အား	1	-	30	μA/mW
Thermistor ခုခံမှု	RTH	-	9.5	10	10.5	KΩ

6. Optical Fiber သတ်မှတ်ချက်များ-

ကန့်သတ်ချက်များ	ဖော်ပြချက်
ဖိုက်ဘာအမျိုးအစား	PM980
ဆံမြီးအမျိုးအစား	900μm ချောင်ပြွန်
ကျစ်ဆံမြီးအရှည်	1.2±0.1m
ချိတ်ဆက်ကိရိယာ အမျိုးအစား	FC/APC

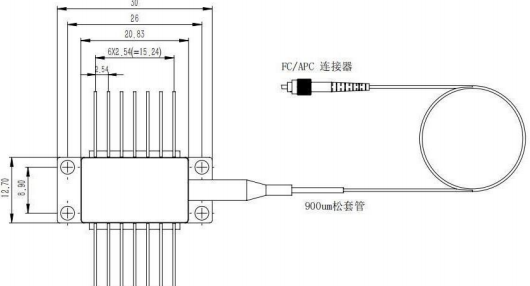

7. Package ပုံဆွဲခြင်းနှင့် PIN-OUT အဓိပ္ပာယ်ဖွင့်ဆိုချက်(ယူနစ်:mm)။

1030nm 200mW 100KHz DFB Butterfly Laser Diode

အမျိုးအစား ၂

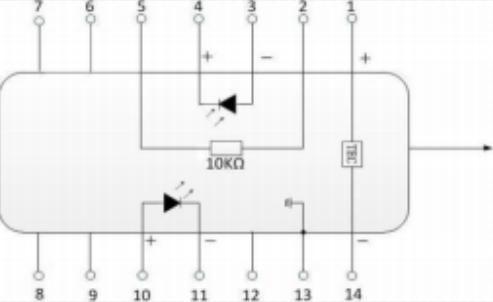

ပင်နံပါတ်	ဖော်ပြချက်	ပင်နံပါတ်	ဖော်ပြချက်
1	TEC(+)	14	TEC(-)
2	အပူချိန်ထိန်း	13	Case Ground
3	PD Monitor Anode (-)	12	NC
4	PD Monitor Cathode (+)	11	လေဆာ Cathode (-)
5	အပူချိန်ထိန်း	10	Laser Anode (+)
6	NC	9	NC
7	NC	8	NC
